一、移动光猫

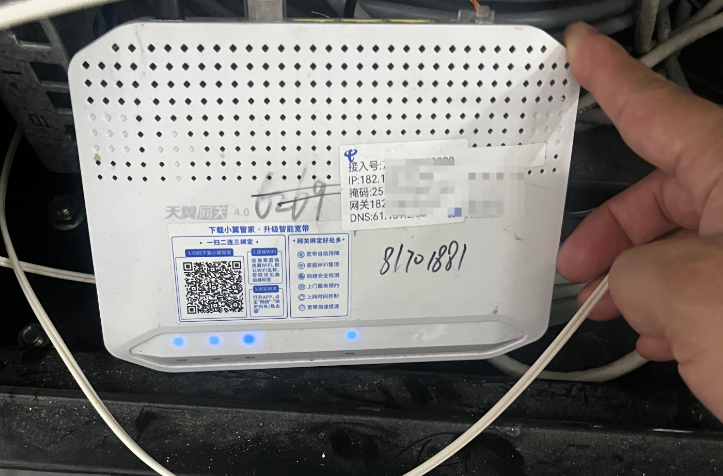

设备为电信天翼网关4.0（光猫）

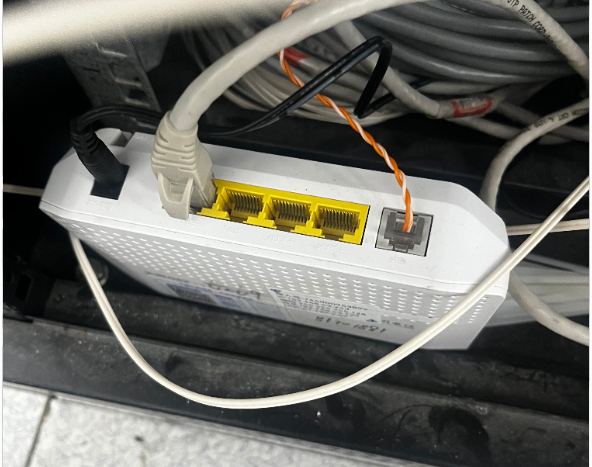

黄色网口：LAN口（网线口、接路由器/交换机）
右边灰色方块口：PON光口，运营商光纤插这里。
这就是电信的光猫设备，可以两种模式：
1、路由模式：光猫自己拨号、NAT、DHCP，直接接交换机上网 2、桥接模式：只做光电转换，拨号交给后面 H3C 路由器。

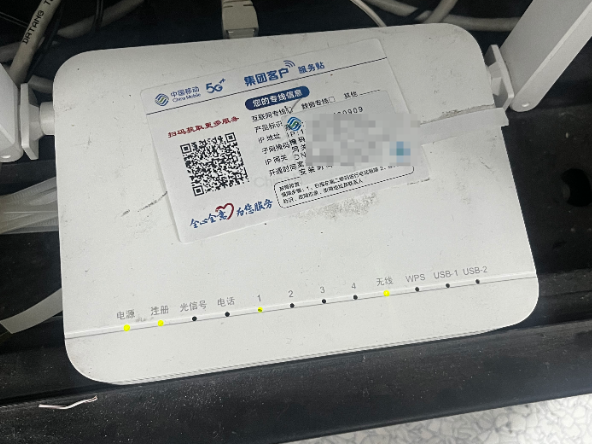

中国移动集团客户光猫
面板有：光信号、注册指示灯，有 PON 光纤口，属于移动专线光猫。
分清光猫特征，以后一眼识别
有一个专门的PON 光纤口（插细的光纤，不是普通网线水晶头）
面板指示灯：光信号、注册，这是光猫特有指示灯，普通路由器没有。
运营商 logo：电信 / 移动 / 联通，标签写接入号、公网 IP、网关 DNS。
普通家用路由器没有 PON 光口，没有光信号指示灯。

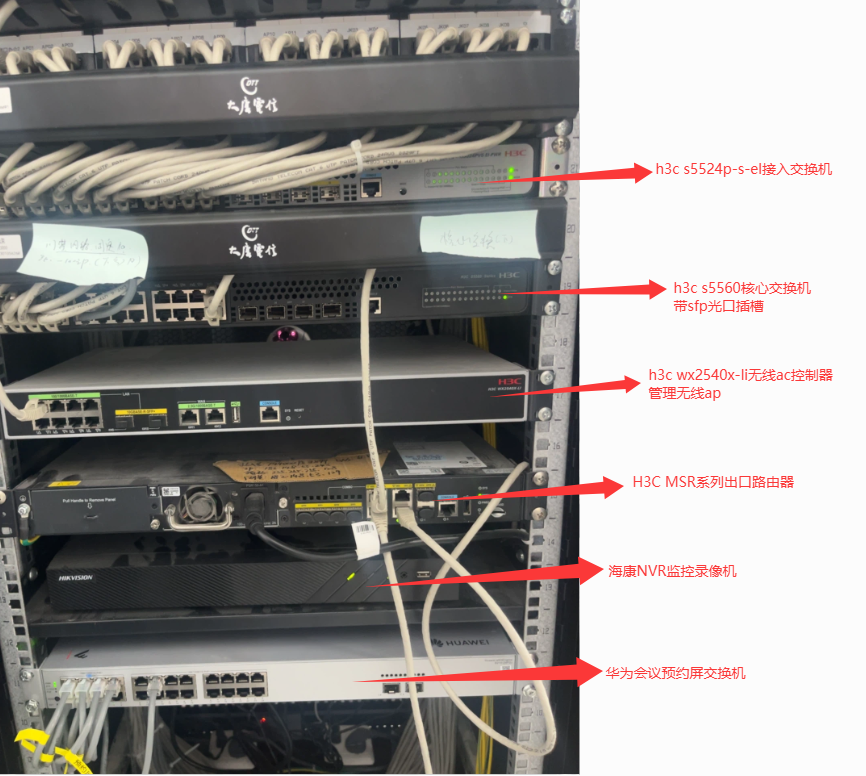

链路： 运营商光纤 → 光猫 PON 口 → 光猫 LAN 口网线 → H3C 路由器 WAN 口 → 路由器 LAN 口 → 交换机。
最佳实践：光猫改成桥接，PPPoE 拨号交给 H3C ER 路由器做 NAT 上网。 不建议用光猫自带路由模式，企业设备多性能偏弱。
光信号灯（LOS）
光信号灯【熄灭】= 正常
光信号灯【亮红灯】= 故障
光信号灯是告警灯，它平时就应该不亮，只有光纤出问题的时候才会亮红灯报警。
移动光猫两套灯要结合一起看，不能只看光信号
注册灯（PON）：代表光猫和运营商机房设备有没有握手连上
常亮：注册成功，光路正常
闪烁：正在尝试注册，还没连上机房
熄灭：光纤没插好
光信号 (LOS) 告警灯：检测有没有收到光纤过来的光
熄灭：正常，收到光
红灯亮：收不到光，光纤断 / 接头脏，直接断网

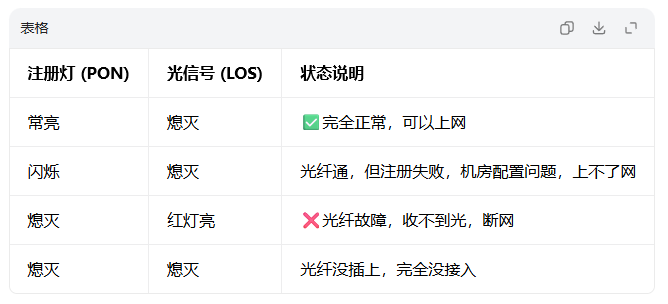

4 种实际组合状态
重点：光信号灯不亮，只能说明光纤收到光了；但不代表一定能上网。
比如：注册灯一直在闪，光信号灯不亮。光纤物理是通的，但运营商后台配置不对，依旧上不了网。
简单记口诀
光信号红灯亮，才出事；平时就该不亮。 能不能上网，要看注册灯是否常亮。
